Vulnerabilità Sismica Sede SNAM di Civitanova Marche – Indagini Geognostiche, Relazione Geologica, Diagnostica materiali

Questo intervento fa parte della categoria degli interventi complessi che richiedono un approccio multidisciplinare. Vengono indagati sia gli aspetti geologici, geotecnici e di categorizzazione sismica dei terreni, sia le caratteristiche degli edifici oggetto di indagine. In questo tipo di interventi i professionisti di Eulink consulting collaborano professionalmente con il laboratorio specializzato CSG Palladio per fornire un servizio completo di valutazione o il supporto ad altri tecnici incaricati della valutazione di vulnerabilità sismica.

Servizi svolti

Coordinamento indagini geognostiche e non distruttive sugli edifici
Esecuzione indagini termografiche
Stesura di relazione geologica
Collaborazione alla stesura dei reports finali sulle indagini svolte

professionisti incaricati

Paolo Fabiani
Nicola Bertuccelli

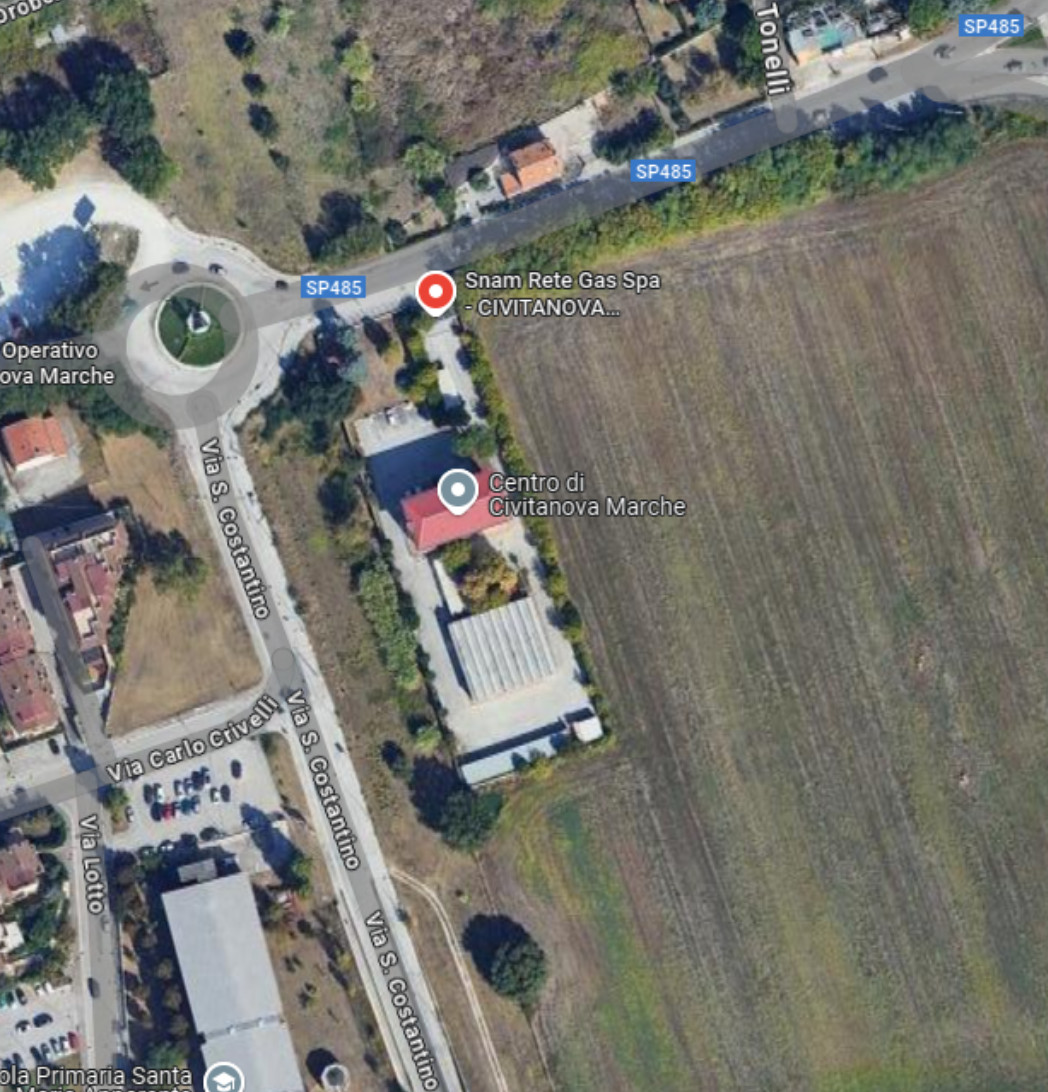

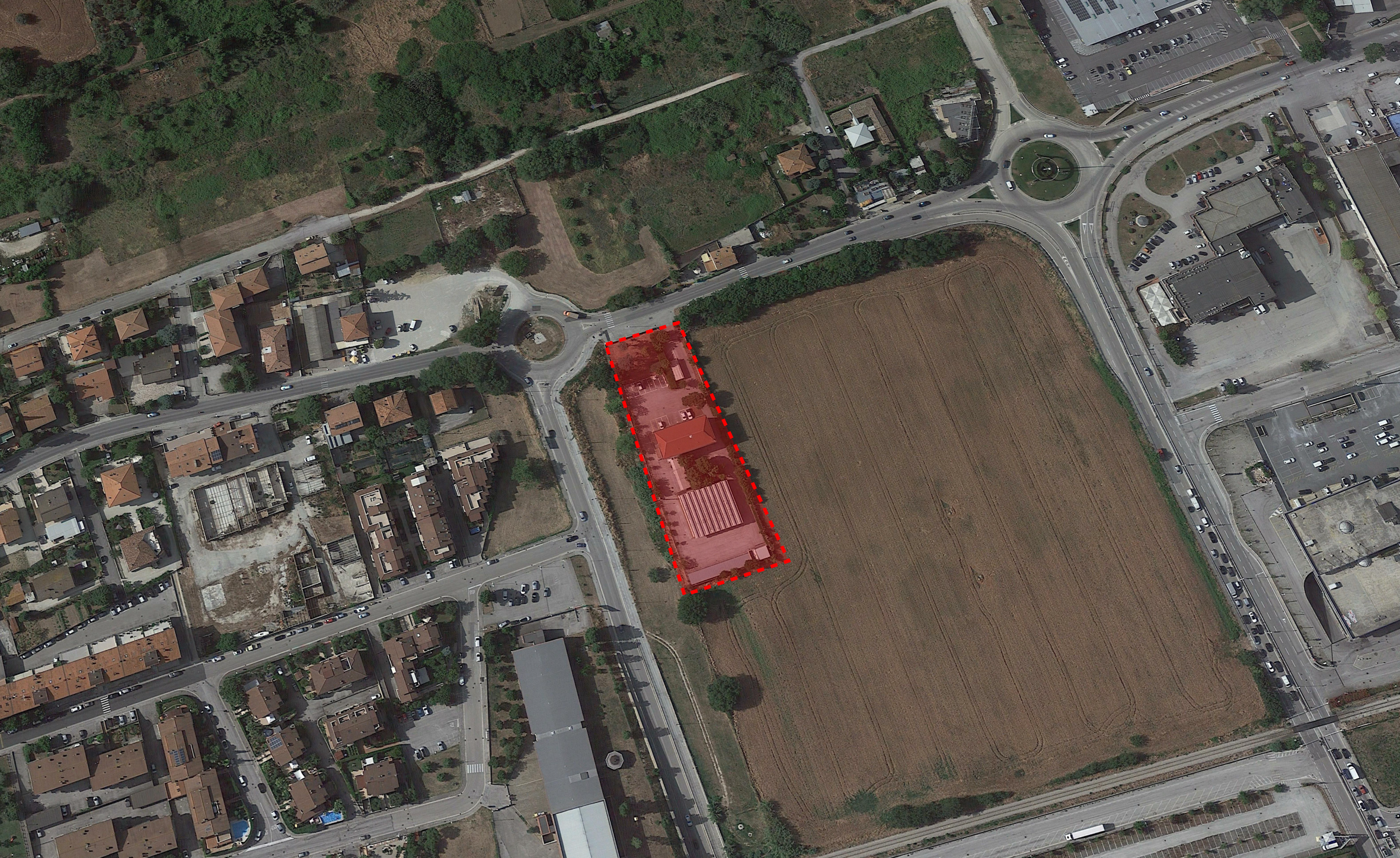

Il complesso della Sede SNAM di Civitanova Marche (MC) è composto da 2 edifici, (Uffici e Magazzino) realizzati in tempi differenti e con progetti strutturali differenti. Le indagini hanno interessato sia il terreno che entrambi gli edifici del lotto, fornendo ai progettisti i dati necessari per la progettazione della rifunzionalizzazione complessiva del sito, in chiave antisismica.

Le indagini geognostiche hanno previsto la realizzazione di 3 prove penetrometriche statiche CPT, che hanno permesso di determinare la stratigrafia geologica dl terreno ed i parametri geotecnici alle varie profondità. Sono inoltre state realizzate una stesa sismica MASW ed una prova a stazione sismica singola HVSR per ricavare il profilo verticale delle Vs e la categoria sismica del suolo di fondazione

I dati geologici sono stati rielaborati nella relazione geologica e sismica che ricostruisce il modello geologico del sito, la stratigrafia con i parametri geotecnici dei vari strati individuati e la modellazione sismica sito-dipendente con attribuzione della categoria topografica e del suolo di fondazione.

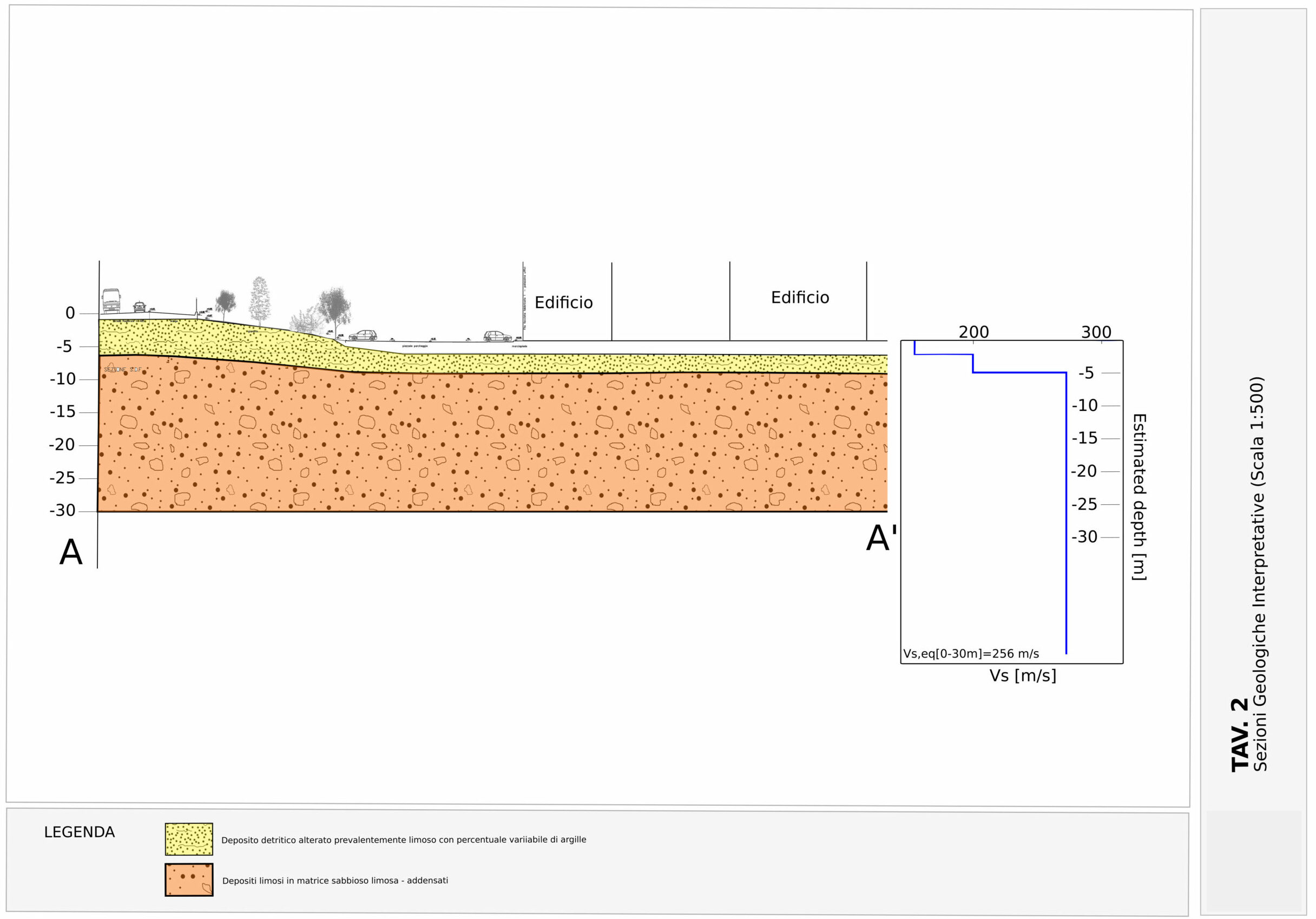

Nell’immagine è riportata la sezione geologica proposta che correla i dati geotecnici e sismici del sito.

E’ stata inoltre realizzata un’indagine geolettrica, realizzata mediante 4 stese al perimetro degli edifici, mirata a verificare la presenza di strutture fondazionali e sotto-fondazionali.

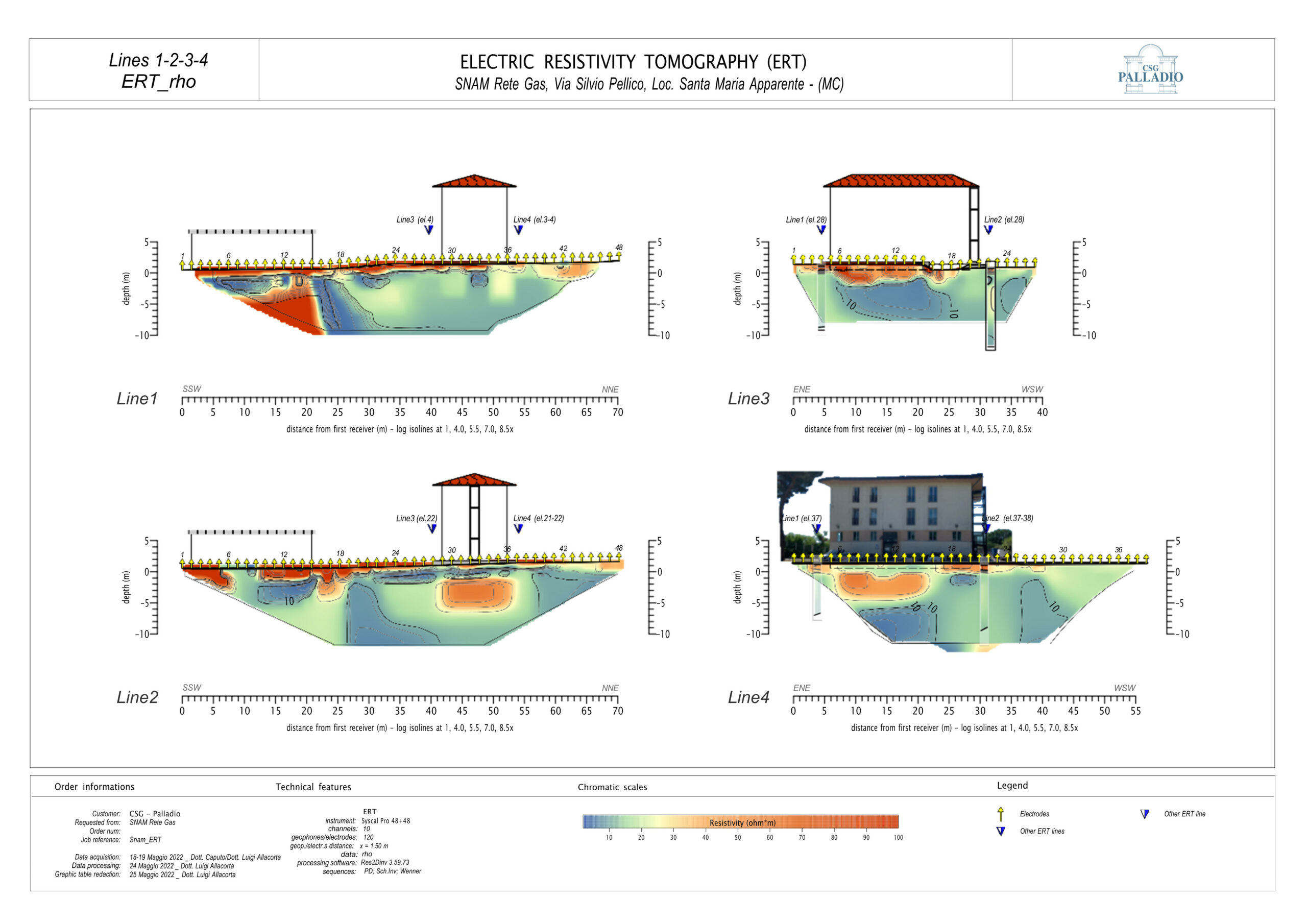

L’interpretazione dei dati mediante interpretazione tomografica dei dati di resistività elettrica, ha permesso di ricostruire le sezioni riportate in figura, e di individuare la presenza di uno strato ad elevata resistività al di sotto degli edifici, interpretabile come un riempimento antropico secco che migliora le caratteristiche geotecniche del terreno di fondazione.

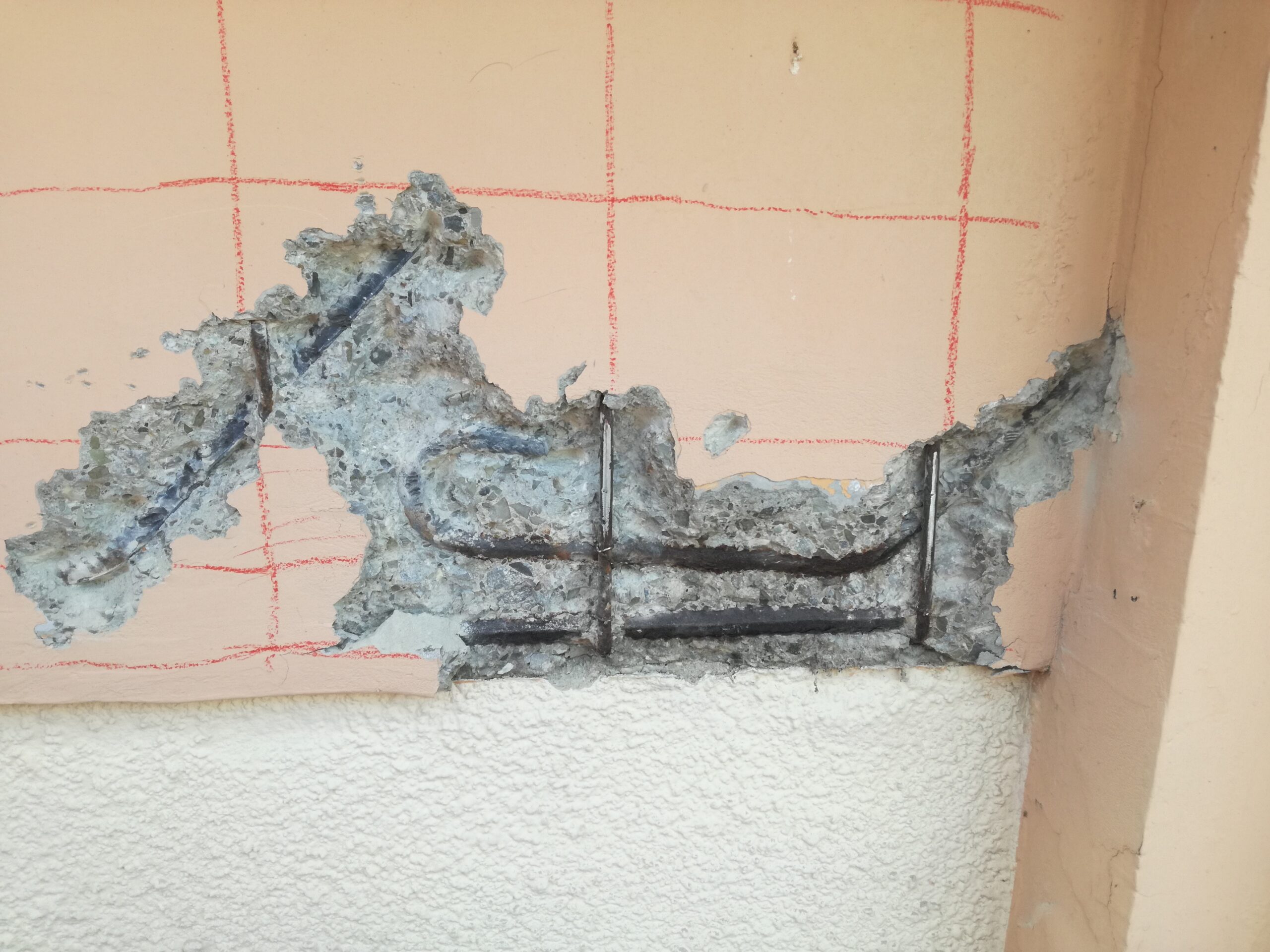

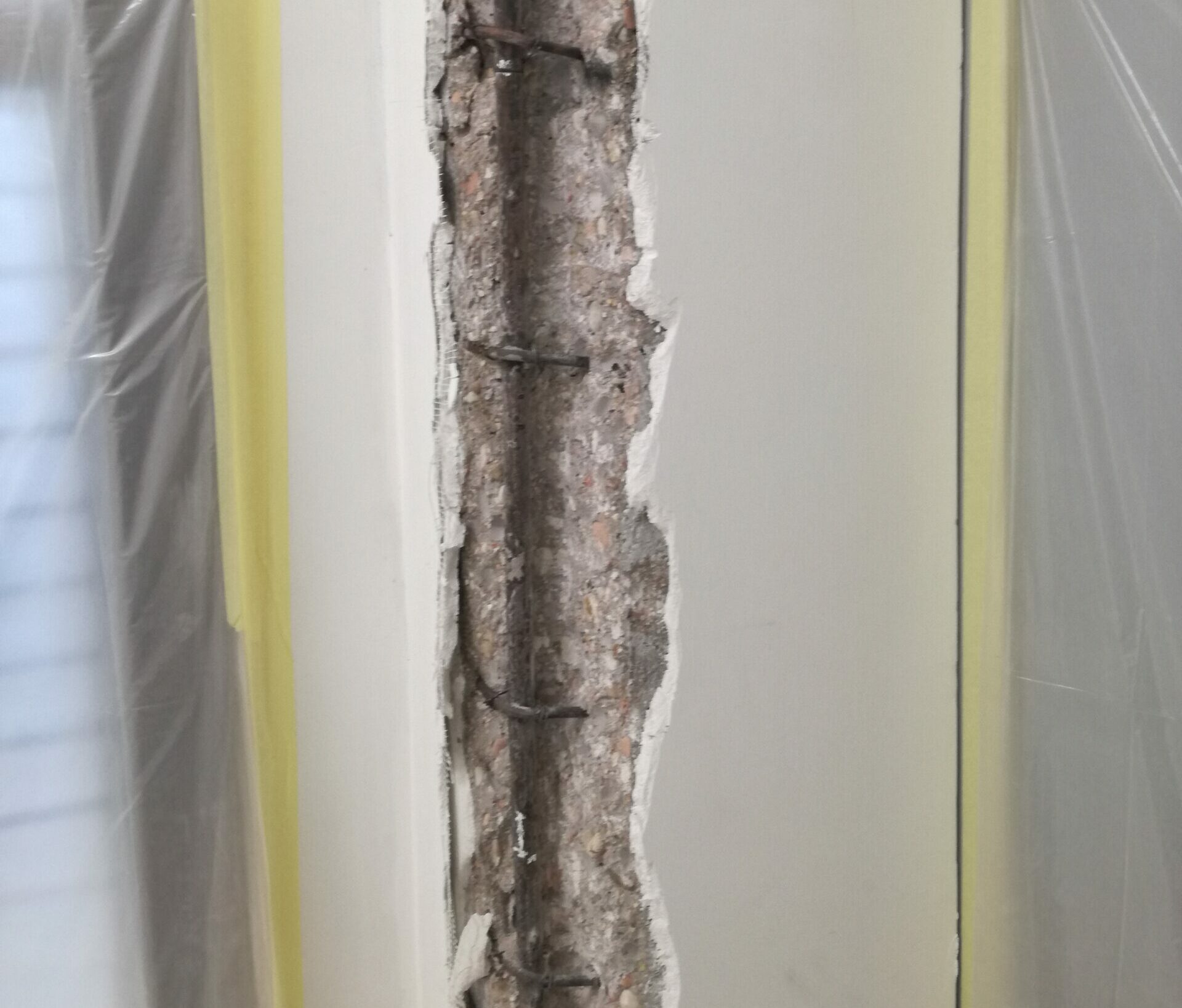

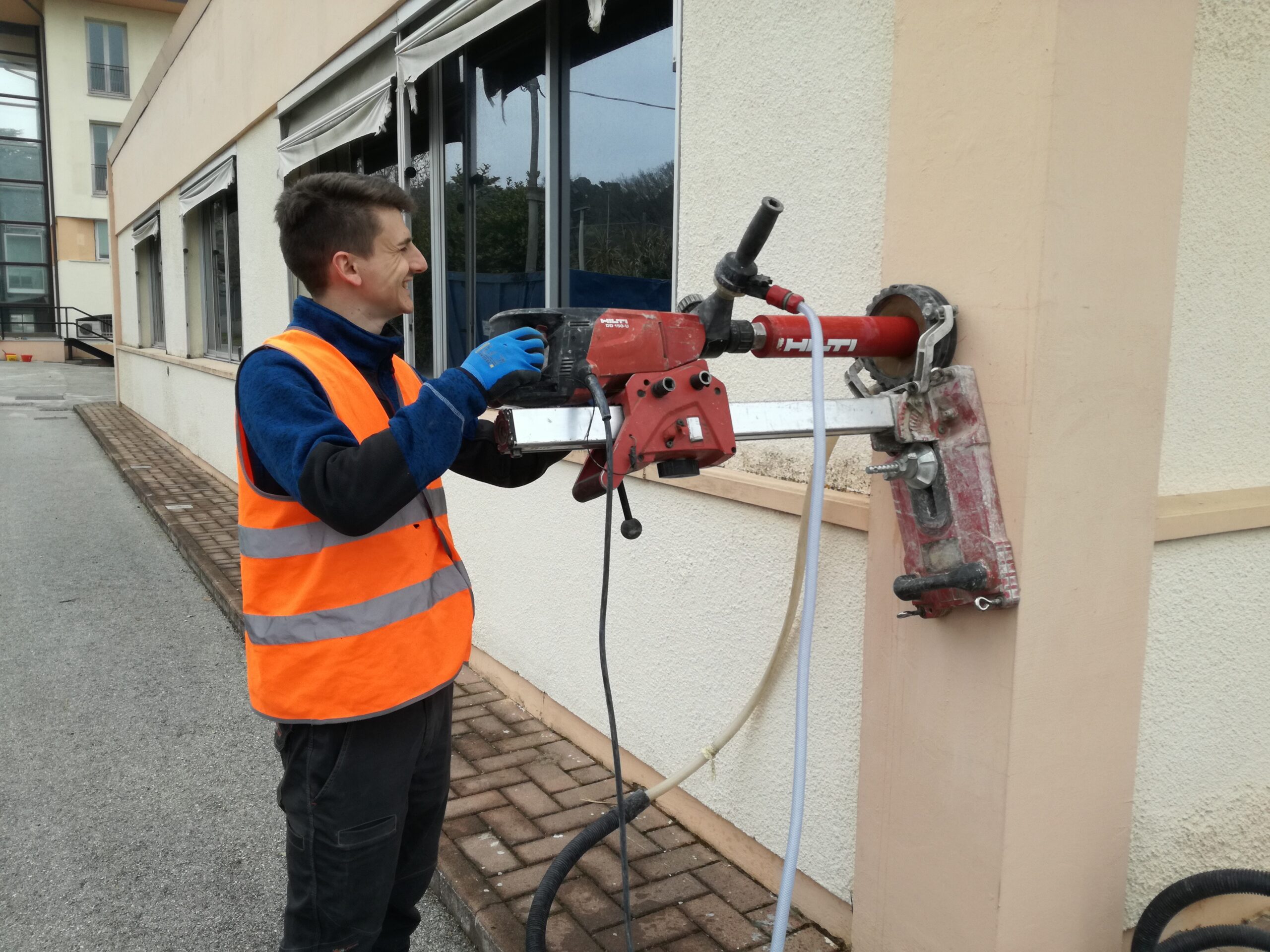

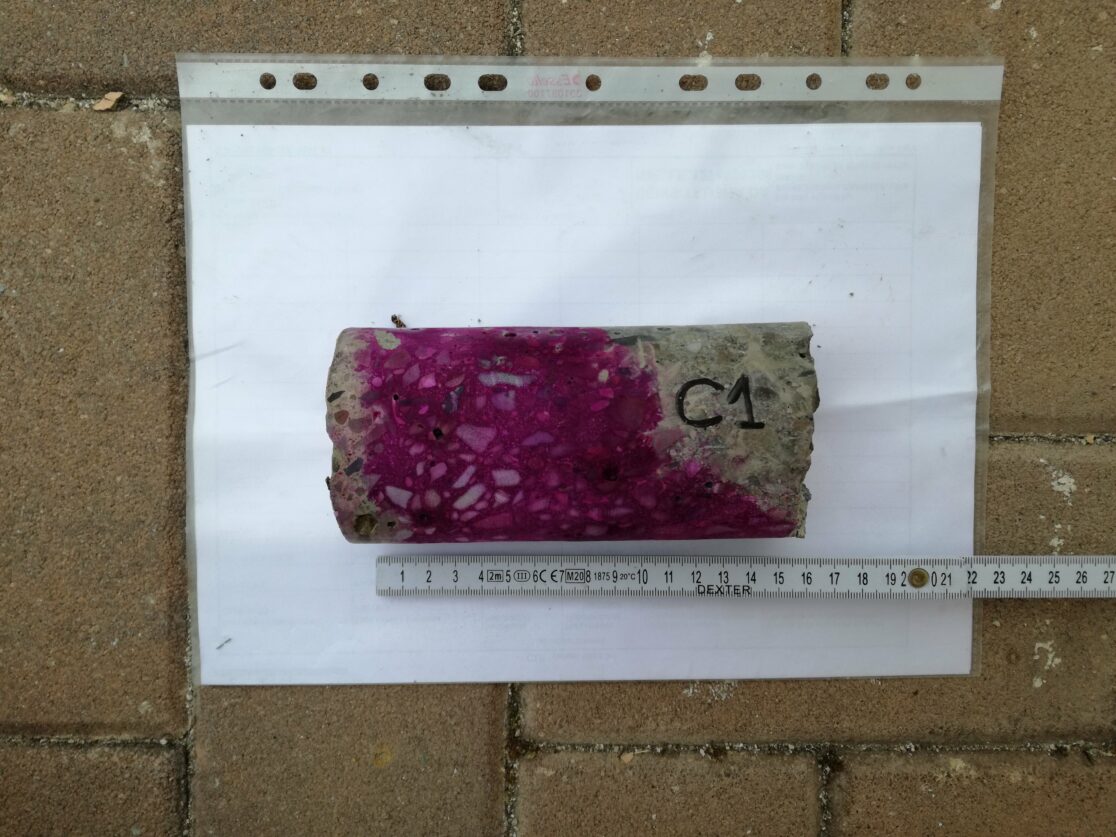

E’ stato inoltre eseguito un piano di indagini sugli elementi strutturali dei 2 edifici, allo scopo di fornire ai progettisti i dati sull’assetto strutturale e sulla qualità dei materiali costituenti. Essendo l’edificio uffici cartterizzato da una struttura portante in Calcestruzzo Armato sono state eseguite sia indagini non distruttive (rilievi pacometrici, durometrie, indagine georadar) che rilievi visivi previa scarifica del calcestruzzo e prelievi di provini per le prove di laboratorio (carote di calcestruzzo e spezzoni di barre di armatura). Nell’edificio del magazzino è stata individuata una struttura mista. Sulle parti in muratura portante sono state quindi eseguiti rilievi tessiturali previa rimozione di intonaco, videoendoscopie e prove shove-test

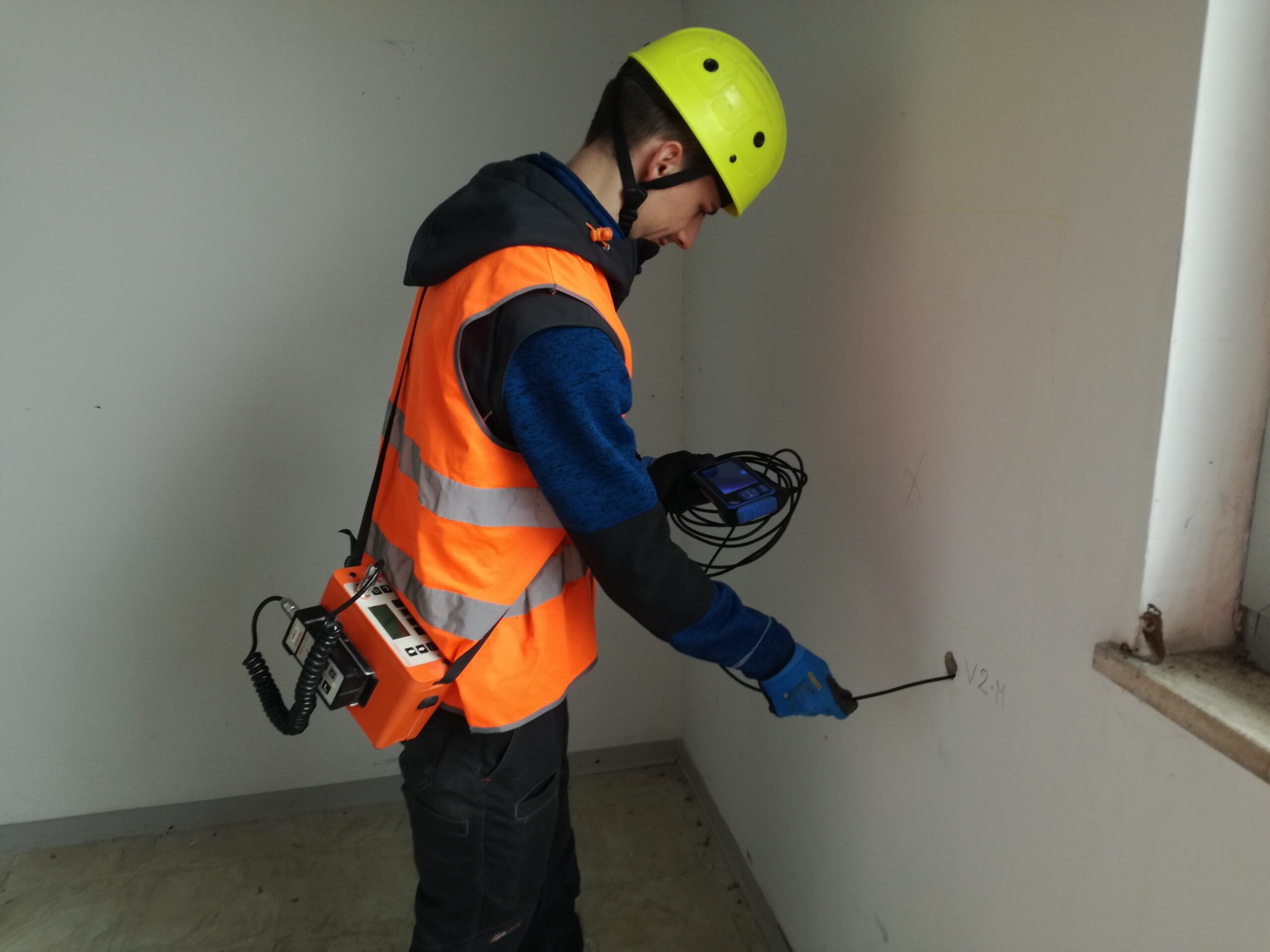

Le immagini proposte nelle slide riportano alcune fasi di attività in sito.

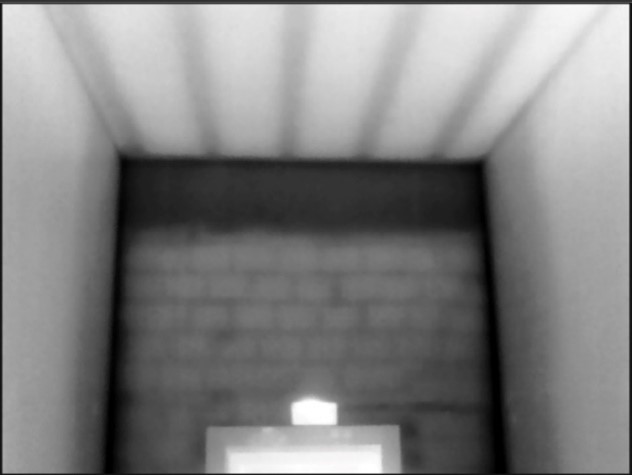

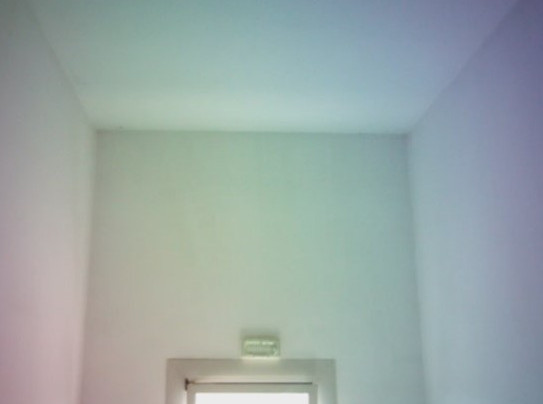

Preliminarmente alle indagini sugli edifici è stata eseguita una indagine termografica, sia in interno mediante riscaldamento forzato che in esterno, che è risultata fondamentale per ricostruire l’organizzazione strutturale degli edifici. Nel caso costruzioni datate infatti spesso mancano elaborati progettuali di dettaglio, o gli eleborati presenti risultano carenti e necessitano di verifica (trascinare per sovrapporre l’immagine in luce naturale a quella all’infrarosso)

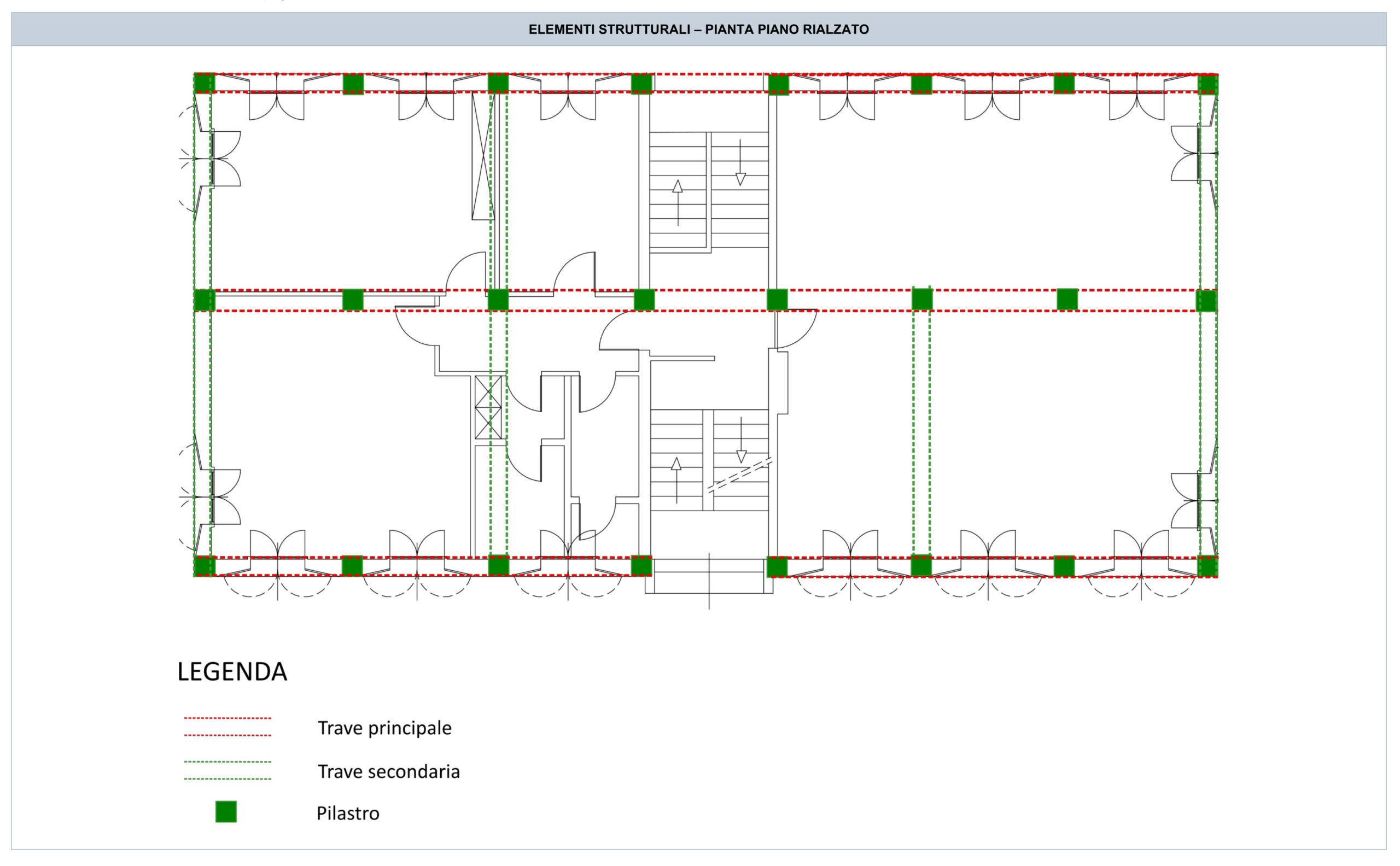

Le indagini eseguite hanno inoltre permesso di realizzare planimetrie con la disposizione e la geometria degli elementi strutturali, di supporto ai progettisti strutturali alla ricostruzione del modello strutturale ad elementi finiti su cui eseguire le valutazioni di idoneità statica e vulnerabilità sismica.
