Studio geologico, sismico, idrogeologico e idraulico per la realizzazione di impianto biodigestore in località Saliceti (Vezzano Ligure, SP)

In questo lavoro abbiamo svolto sia la stesura del piano geognostico che l’assistenza in campo alle indagini geognostiche (realizzate da Life Analytics), sia i servizi professionali volti alla costruzione del modello geologico locale, alla costruzione del modello geotecnico preliminare ed alla realizzazione dello studio della Risposta Sismica Locale, con stesura finale della Relazione Geologica e Sismica

Servizi svolti

1. Stesura piano di Indagini Geognostiche
2. Attività di campo per la supervisione alla realizzazione delle indagini
3. Assistenza geologica ai sondaggi geognostici
4. Stesura della relazione Geologica e Sismica

Responsabile:

Dott. Geol. Paolo Fabiani

La prima parte del lavoro è consitita nel progettare il piano di indagini geognostiche ubicandole in modo da coprire il più possibile la vasta area indagata, anche in funzione della reale accessibilità delle aree.

Il piano progettato consiste in sondaggi geognostici, prove penetrometriche dinamiche DPSH, e prove geofisiche quali Sismica Down Hole, stese sismiche Vp/Vs ed acquisizioni a stazione singola HVSR.

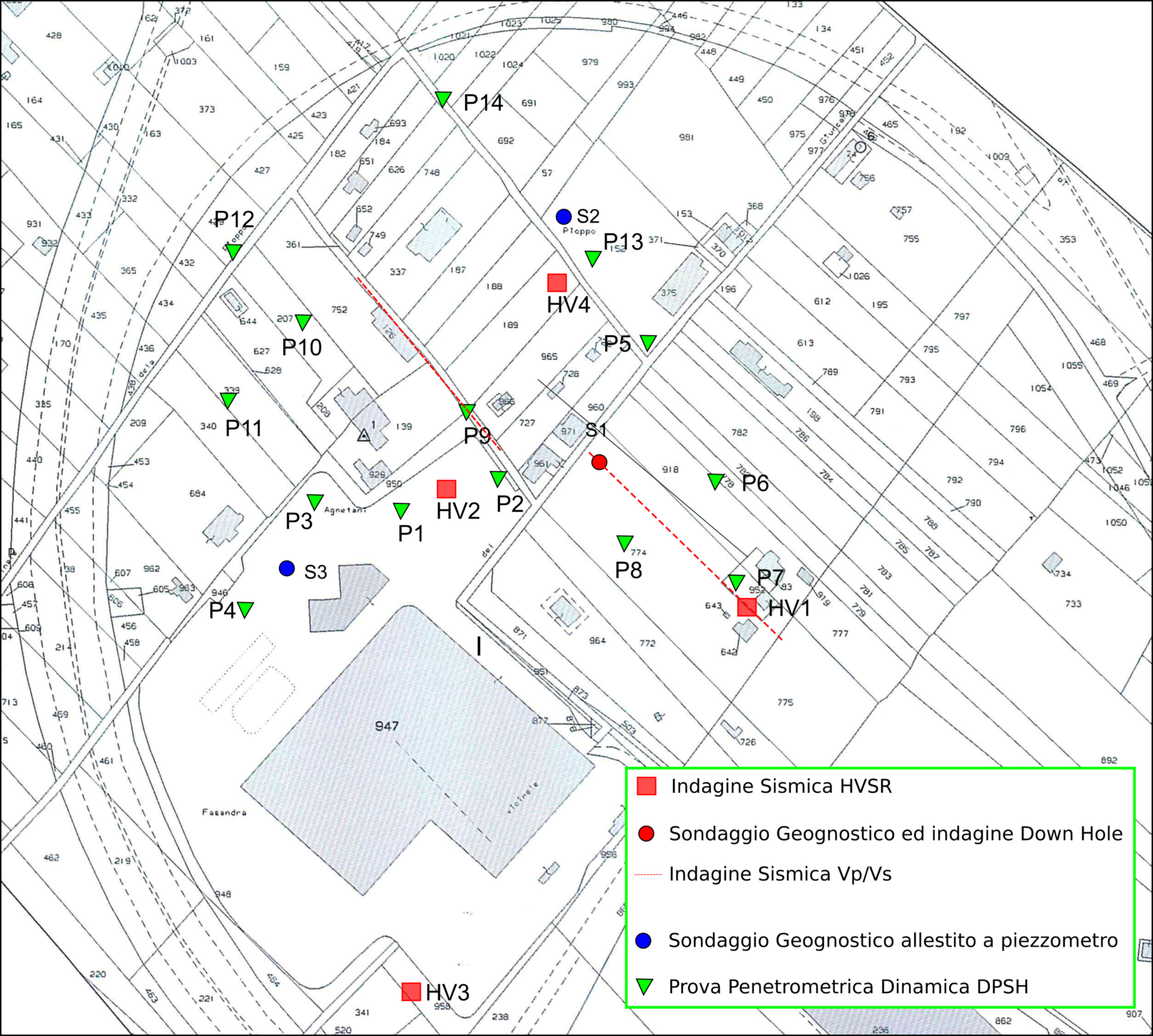

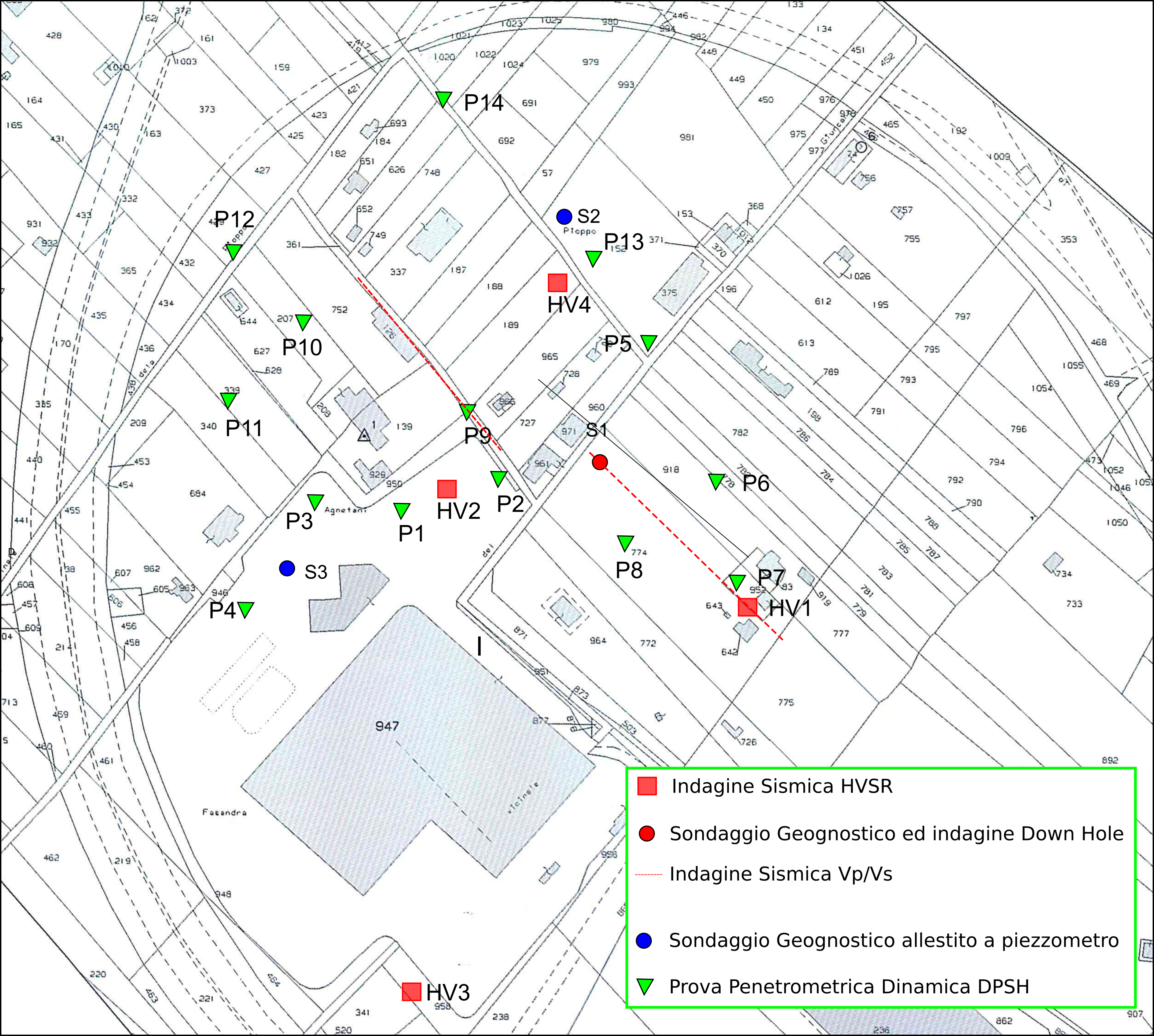

L’ubicazione delle indagini è riportata nell’immagine a fianco

Piano di Indagini Geognostiche

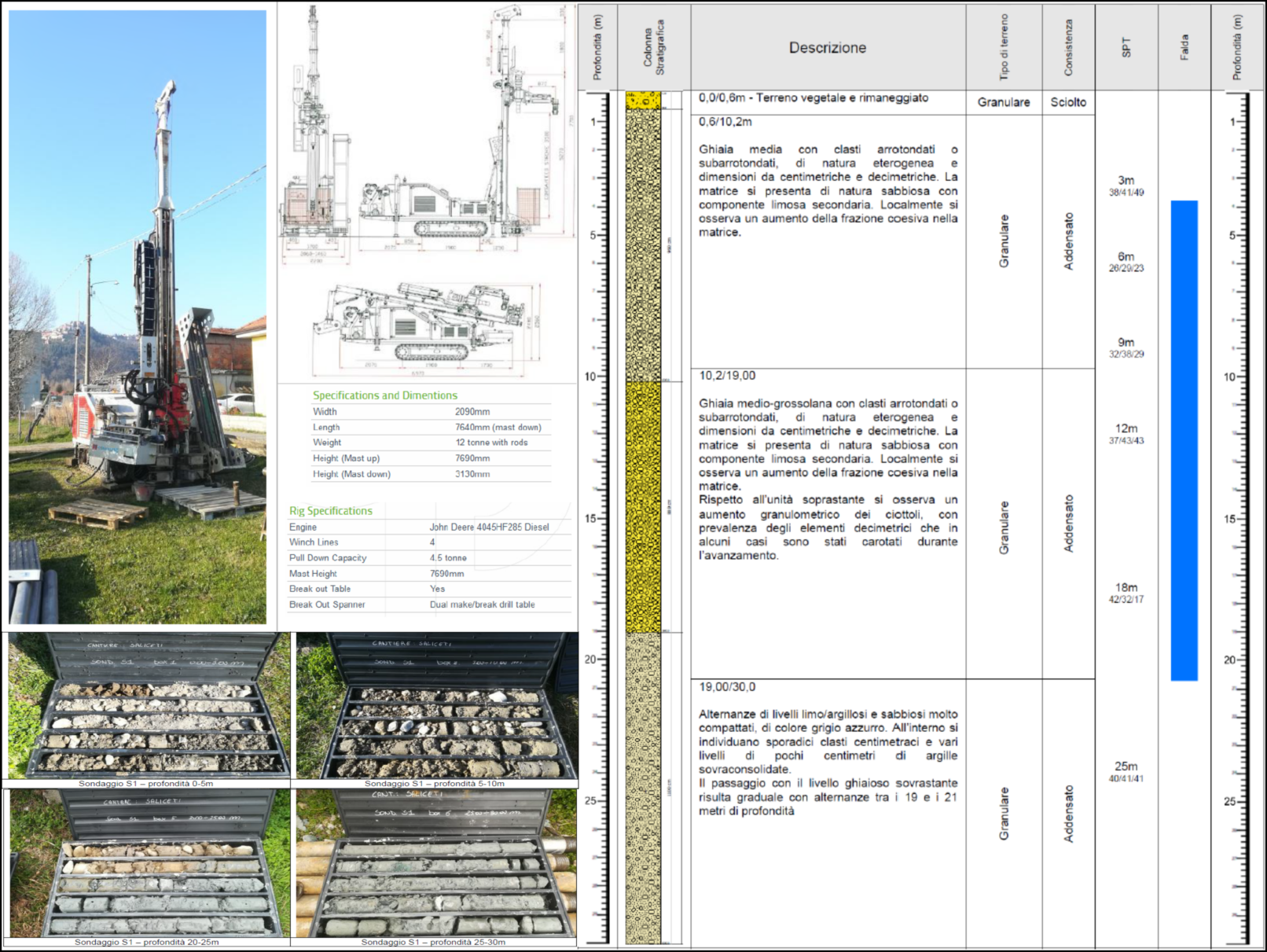

Sono stati realizzati 3 sondaggi geognostici a carotaggio continuo di cui 2 spinti alla profondità di 20m. ed 1 alla profondità di 30m. La restituzione della stratigrafia ha permesso di constatare la presenza di depositi alluvionali ghiaiosi, che sono stati divisi in più unità in base alle caratteristiche granulometriche ed alle risultanze delle prove SPT. Il substrato è stato intercettato soltanto nel sondaggio più profondo alla profondità di circa 19m. (la stratigrafia è riportata nella scheda a fianco) In questa zona è costituito da depositi lacustri compattati e cementati.

I 2 sondaggi a 20 m., attrezzati a piezometri, hanno permesso di misurare la soggiacenza della falda che risulta di circa 4m. dal piano di campagna.

La natura dei sedimenti non ha permesso il prelievo di campioni indisturbati per le prove di laboratorio, per cui i parametri geotecnici sono stati desunti dalle prove STP.

Sondaggi Geognostici

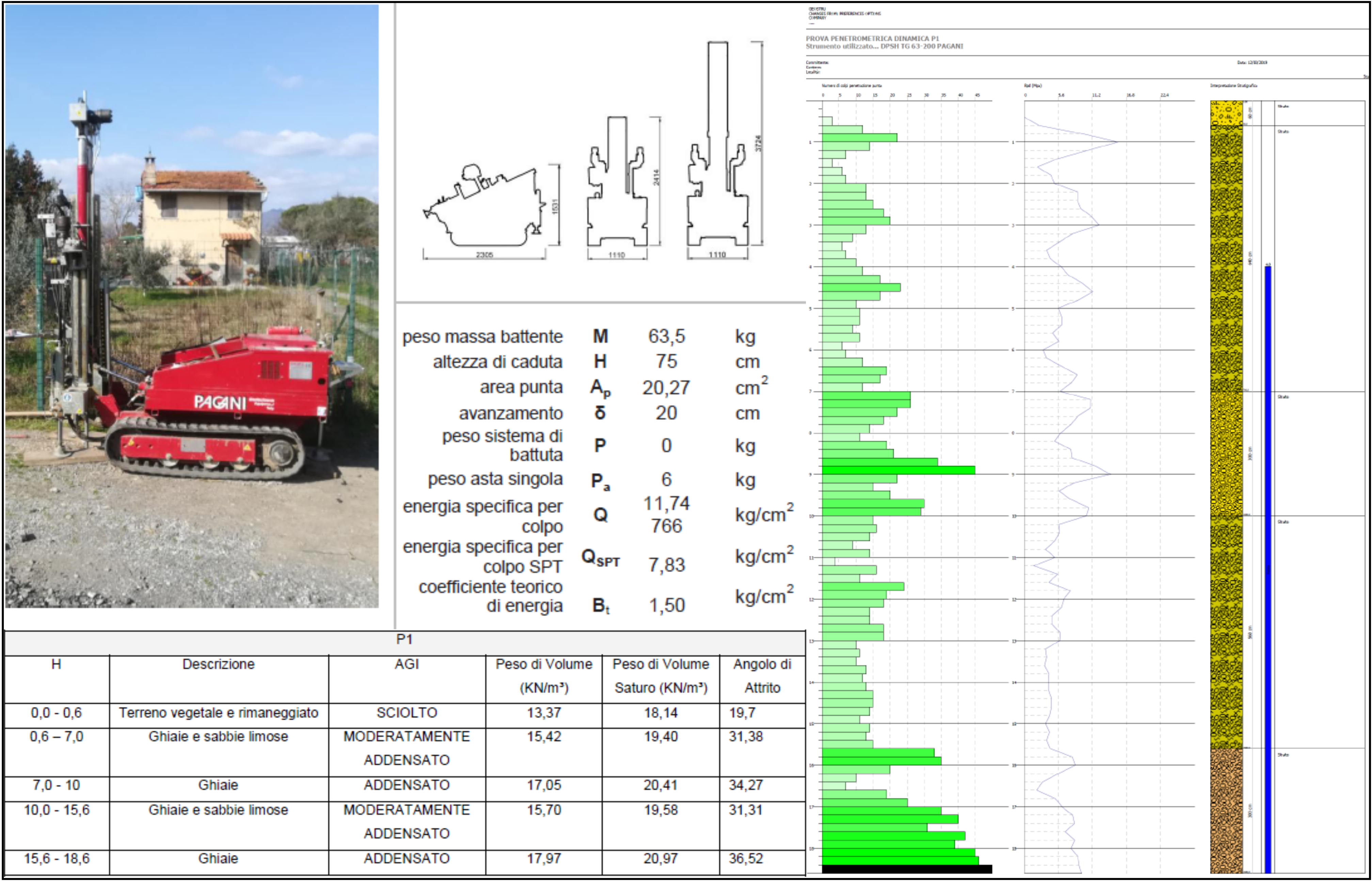

Le prove penetrometriche sono state eseguite in numero significativo (14 punti di indagine) allo scopo di coprire in modo esteso l’area. Il loro utilizzo massiccio è stato utile per estendere la conoscenza dei perametri geotecnici (anche se in modo indiretto tramite correlazioni empiriche) dei sedimenti alluvionali su tutto il loro spessore.

La situazione riscontrata risulta sostanzialmente piuttosto uniforme, essendo le variazioni riscontrate del tutto compatibili con la variabilità leterale tipica dei depositi alluvionali

Prove Prenetrometriche dinamiche DPSH

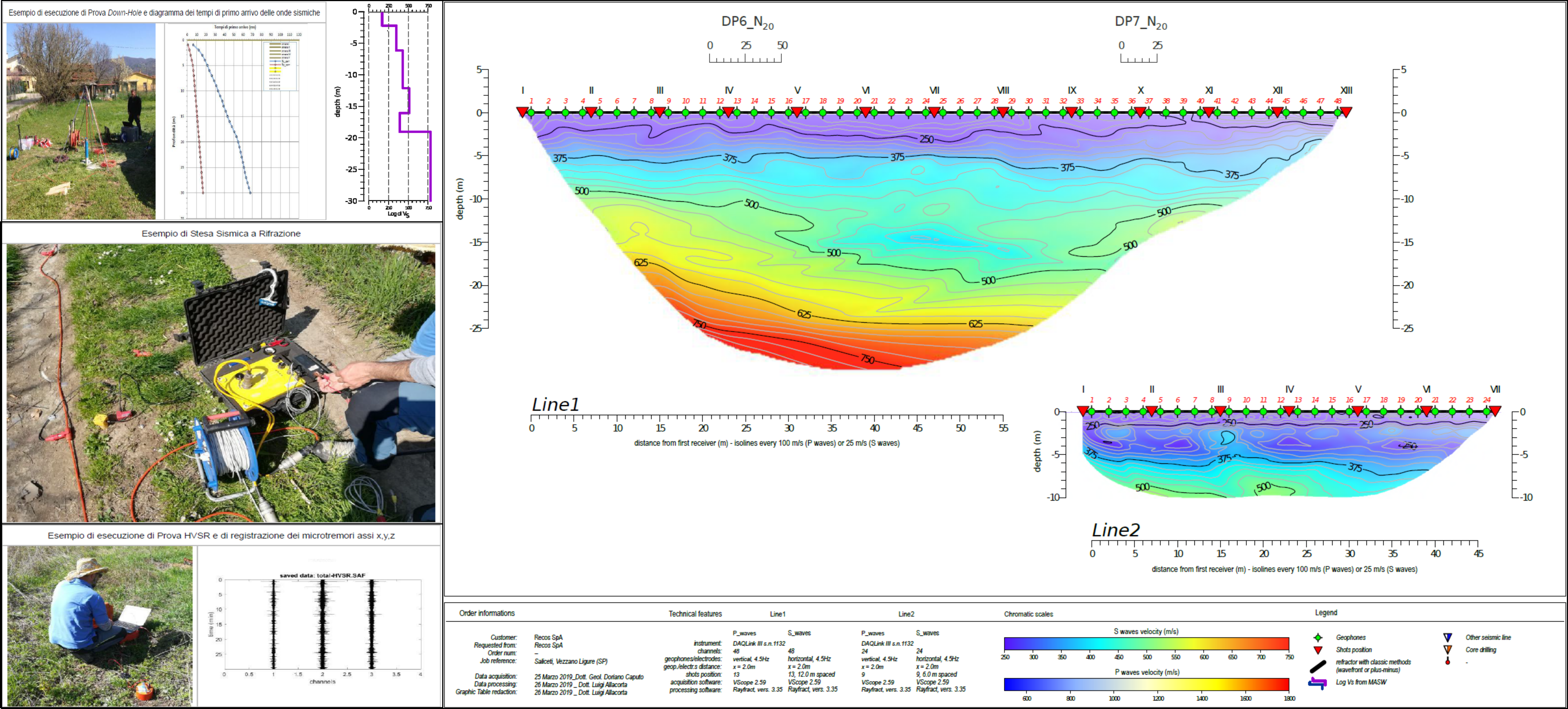

L’insieme delle analisi geofisiche è consistito nella realizzazione di una prova Down Hole nel foro di sondaggio S1, di 2 stese sismiche Vp/Vs nell’area centrale del progetto (della lunghezza di 96m e di 48m), e di ulteriori 4 prove puntuali di tipo HVSR in modo da completare le conoscenze su tutta l’area di intervento.

La prova Down Hole ha permesso l’acquisizione precisa del profilo di variazione delle Vs con la profondità, mentre l’elaborazione tomografica delle stese sismiche ha permesso di visualizzare le variazioni laterali dei singolo livelli di velocità lungo le direzioni indagate.

La correlazione tra la prova Down Hole e le trove HVSR ha inoltre permesso (pur nei limiti della tecnica per tali scopi) di ipotizzare la successione sismo stratigrafica nelle ulteriori aree indagate.

Esecuzione analisi geofisiche

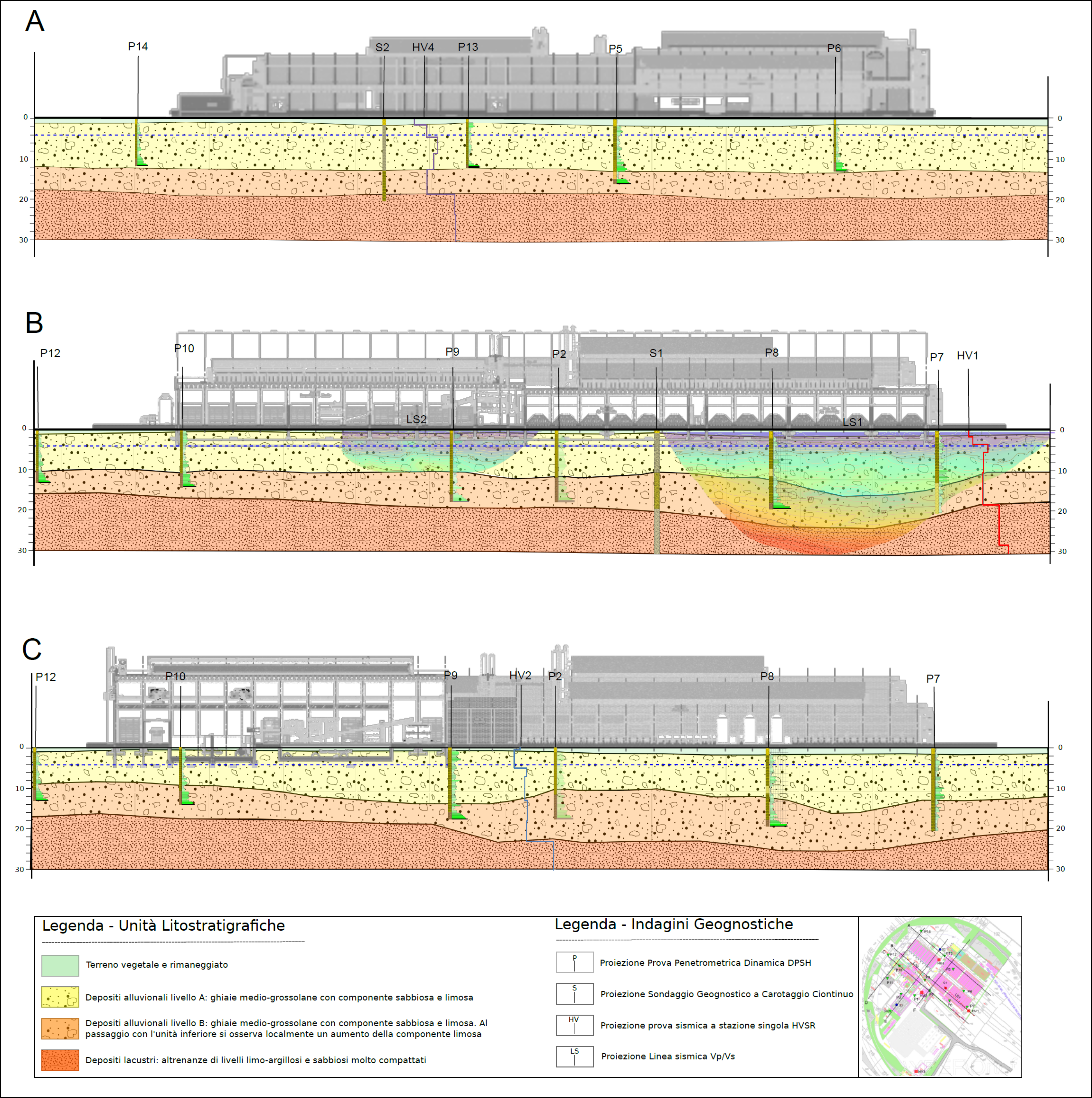

L’elaborazione dei dati delle indagini hanno portato alla stesura del modello geologico di dettaglio dell’area, rappresentato tramite 6 sezioni geologiche di cui a fianco riportiamo le 3 sezioni lungo la direzione NS.

I depositi ghiaiosi sono stati divisi in due unità distinte come individuate dalle varie prove eseguite e riportate sulle sezioni, mentre il substrato, in assenza di altri dati, è stato assimilato a quanto individuato nel sondaggio S1. Non si può escludere che i depositi lacustri passino lateralmente ad altre formazioni litoidi. Le analisi penetrometriche ed HVSR confermano in ogni caro il passaggio ad un substrato a maggior consistenza intorno ai 20 m. di profondità

Sezioni Geologiche

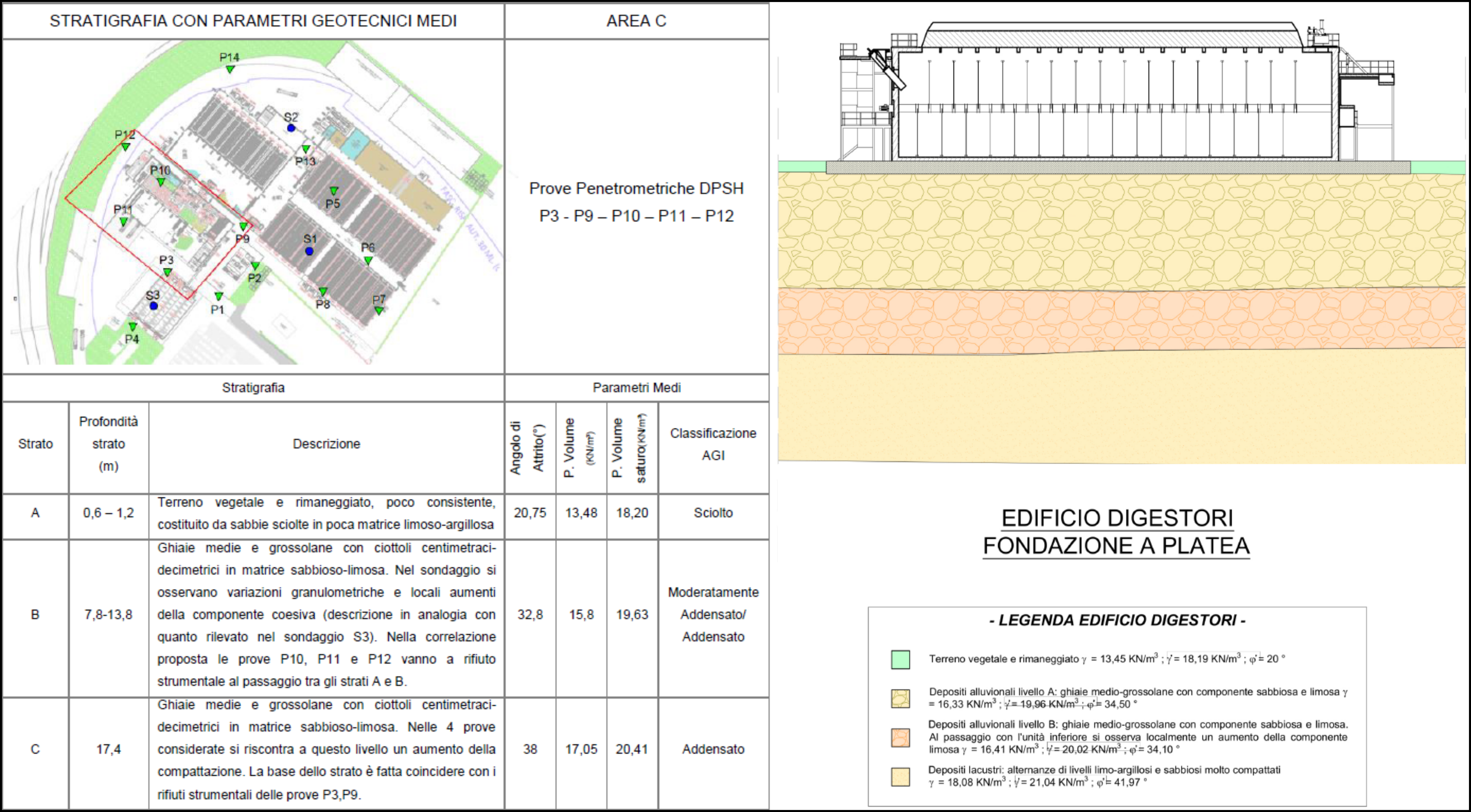

Il modello geotecnico è stato diviso per aree di intervento in modo da caratterizzare i vari strati attraverso le indaginii geotecniche eseguite in tali aree.

Questo ha portato all’individuazione dei parametri geotecnici medi e caratteristici di ogni area e di fare una prima ipotesi delle tipologie di fondazione, da verificare in fase esecutiva, quando saranno conosciuti i carichi reali degli edifici stessi.

Modello Geotecnico

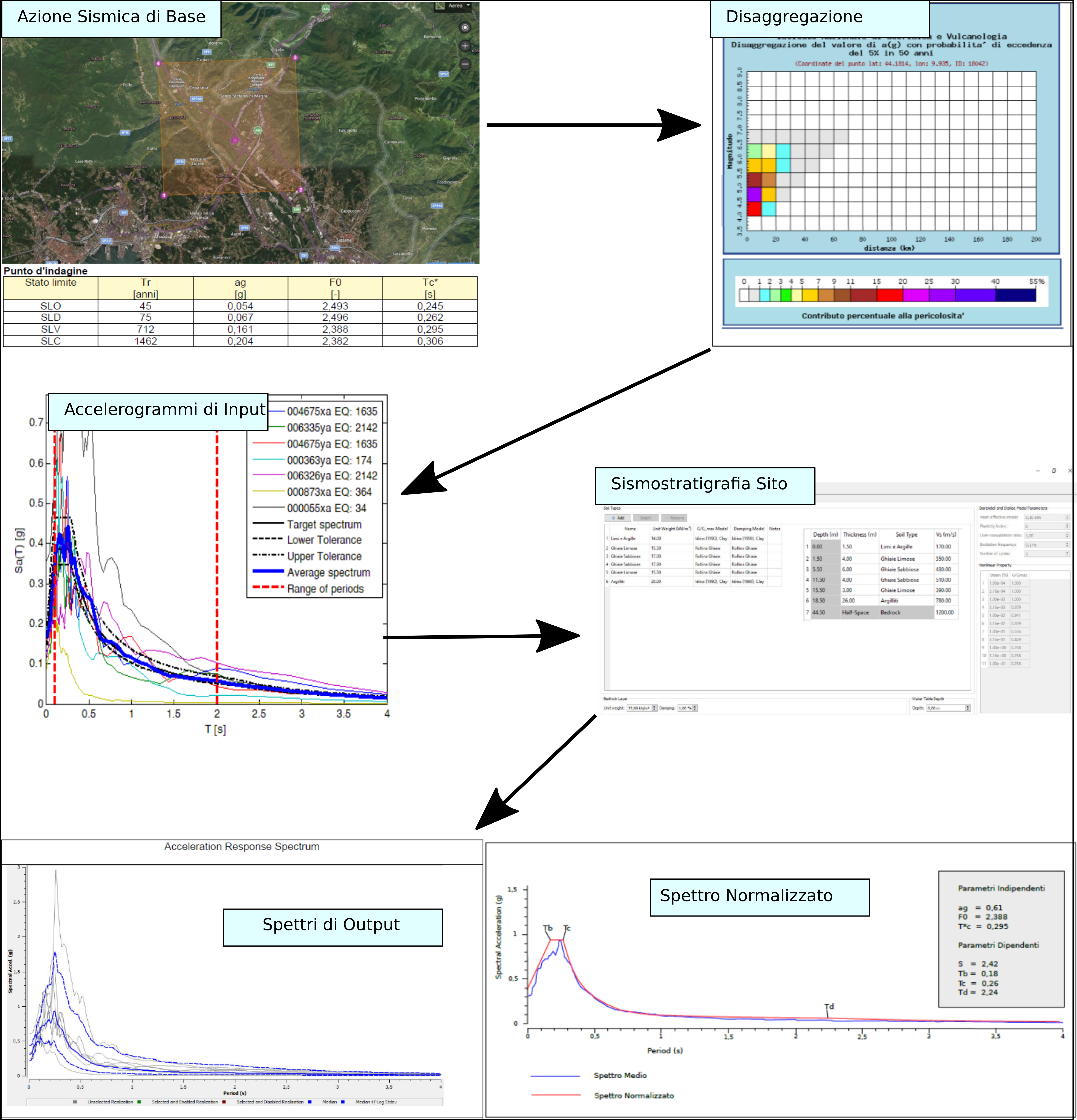

Lo studio della risposta sismica locale del sito è stato eseguito secondo lo schema riportato in figura.

Per la stratigrafia sismica sono stati utilizzati i dati della prova Down Hole, mentre i parametri geotecnici derivano dalle prove penetrometriche ed STP.

I dati ricavati (spettro normalizzato) dovranno essere utilizzati in fase esecutiva per la progettazione strutturale.

Schema procedurale dello studio di Risposta Sismica Locale
