Indagini Diagnostiche Palazzetto Eucherio San Vitale
Questo lavoro ci ha visto gestire, in collaborazione professionale con CSG Palladio Srl (Gruppo Lifeanalytics) e per conto del cliente finale Parma Infrastrutture, il coordinamento delle attività relative alle indagini diagnostiche propedeutiche al restauro delle superfici decorate delle stanze al piano terra del Palazzetto Eucherio san Vitale di Parma. In particolare le indagini sono state mirate a definire il quadro fessurativo delle superfici ed a definire le tipologie e le cause di degrado. In seconda battuta è stata disposta una campagna di campionamenti ed analisi per caratterizzare i materiali lapidei e le finiture pittoriche delle varie stanze.

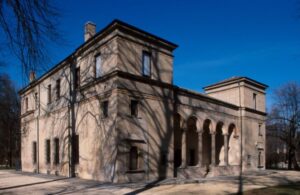

Il Palazzetto Eucherio San Vitale nel parco di Palazzo Ducale a Parma
Attività svolte
1. definizione del piano di indagini di concerto con i progettisti;
2. coordinamento delle attività di campo per il rilevo laserscanner;
3. acquisizioni fotografiche ad alta definizione per la mappatura del quadro fessurativo;
4. esecuzione di riprese termografiche in tecnica attiva con riscaldamento forzato
5. esecuzione di indagini videoendoscopiche su fessure esistenti
6. prelievo di microcampioni per le analisi di laboratorio
Responsabile
Dott. Geol. Paolo Fabiani
(collaborazione professionale con CSG Palladio Srl)
Rilievi laser scanner ed analisi di laboratorio
CSG Palladio Srl

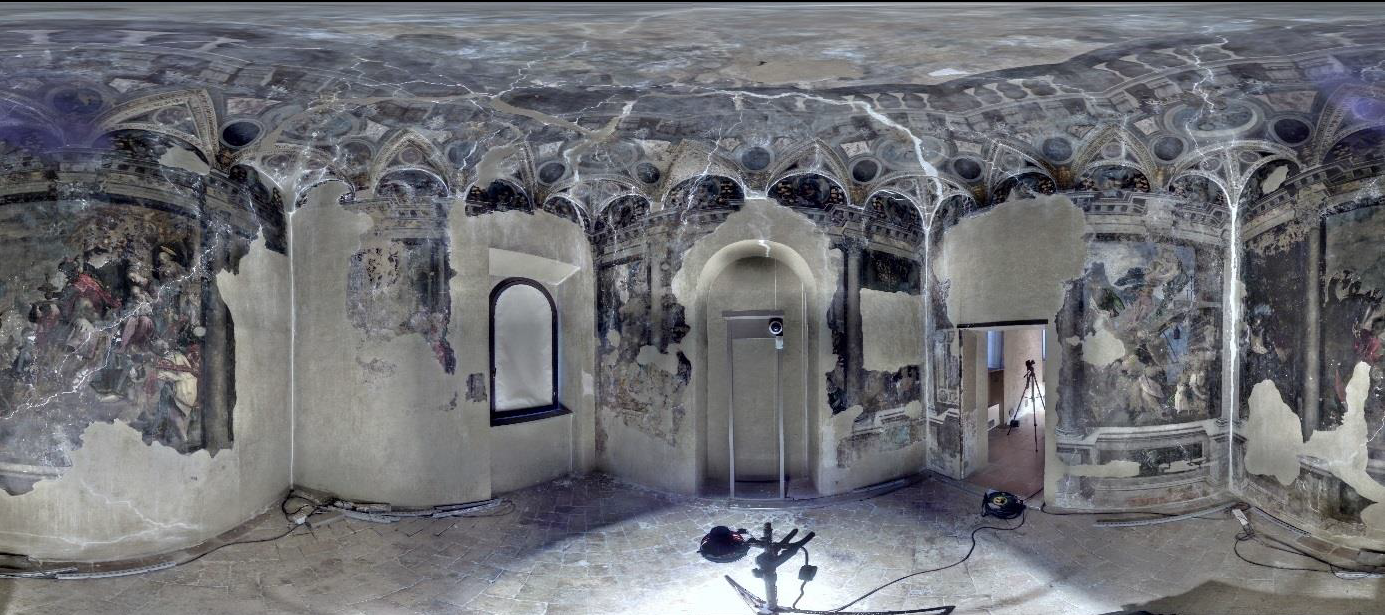

La campagna di rilievo laser scanner dei vani al piano terra del Palazzetto è stata condotta con un laser scanner a differenza di fase Z+F Imager 5010 C. Per una struttura di queste dimensioni il laser scanner risulta uno strumento particolarmente adatto perché consente di acquisire grandi quantità di dati in tempi contenuti.Per ogni stanza del Palazzetto sono state eseguite 5 scansioni, in modo da descrivere correttamente la geometria del vano ed avere un adeguato numero di punti per ogni parete e per la volta per la mappatura fotografica

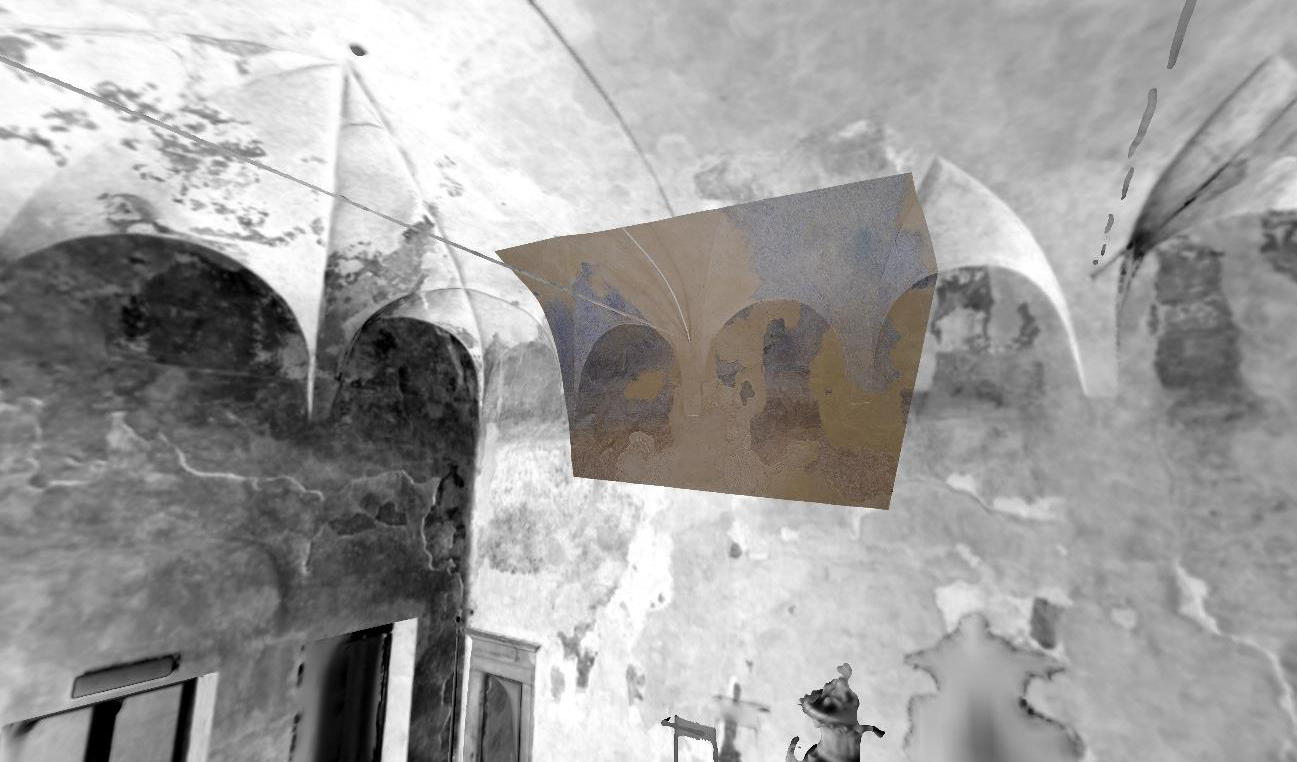

In seguito al rilievo laser scanner e alla campagna fotografica, è stato eseguito il processo di mappatura delle foto (texture mapping), che permette di applicare una o più immagini (2D) sulla geometria 3D acquisita con il laser scanner. Le immagini 2D vengono riproiettate come texture sul modello 3D utilizzando le informazioni geometriche delle singole scansioni. Il risultato di questo processo ha permesso di “colorare” le scansioni con immagini RGB e di “deformare” le immagini acquisite con una camera non metrica, trasformandole in texture, cioè immagini 2D di cui è nota la posizione 3D di ogni pixel.

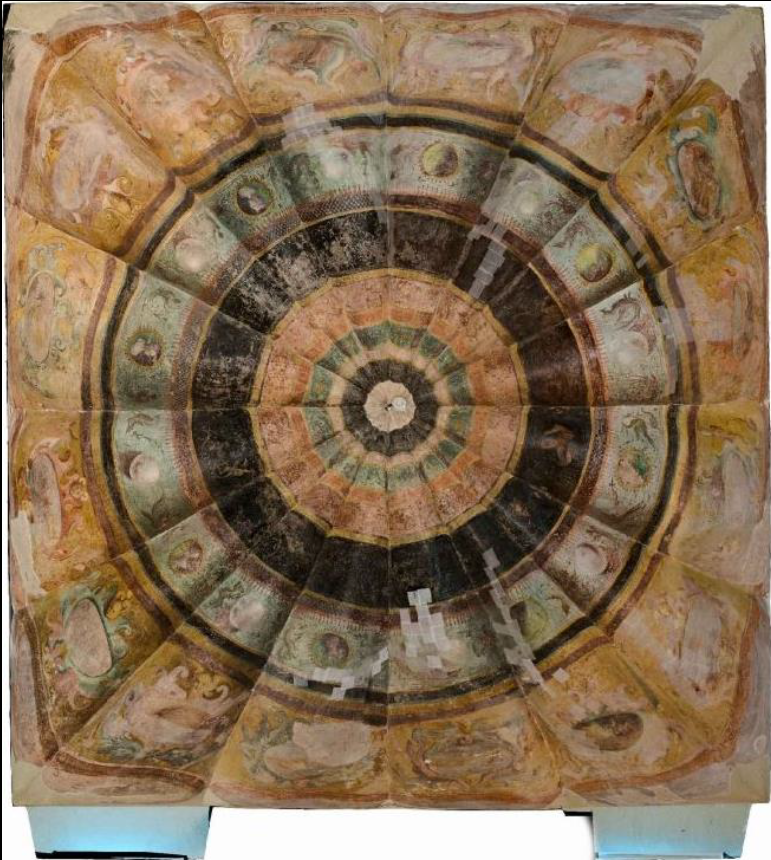

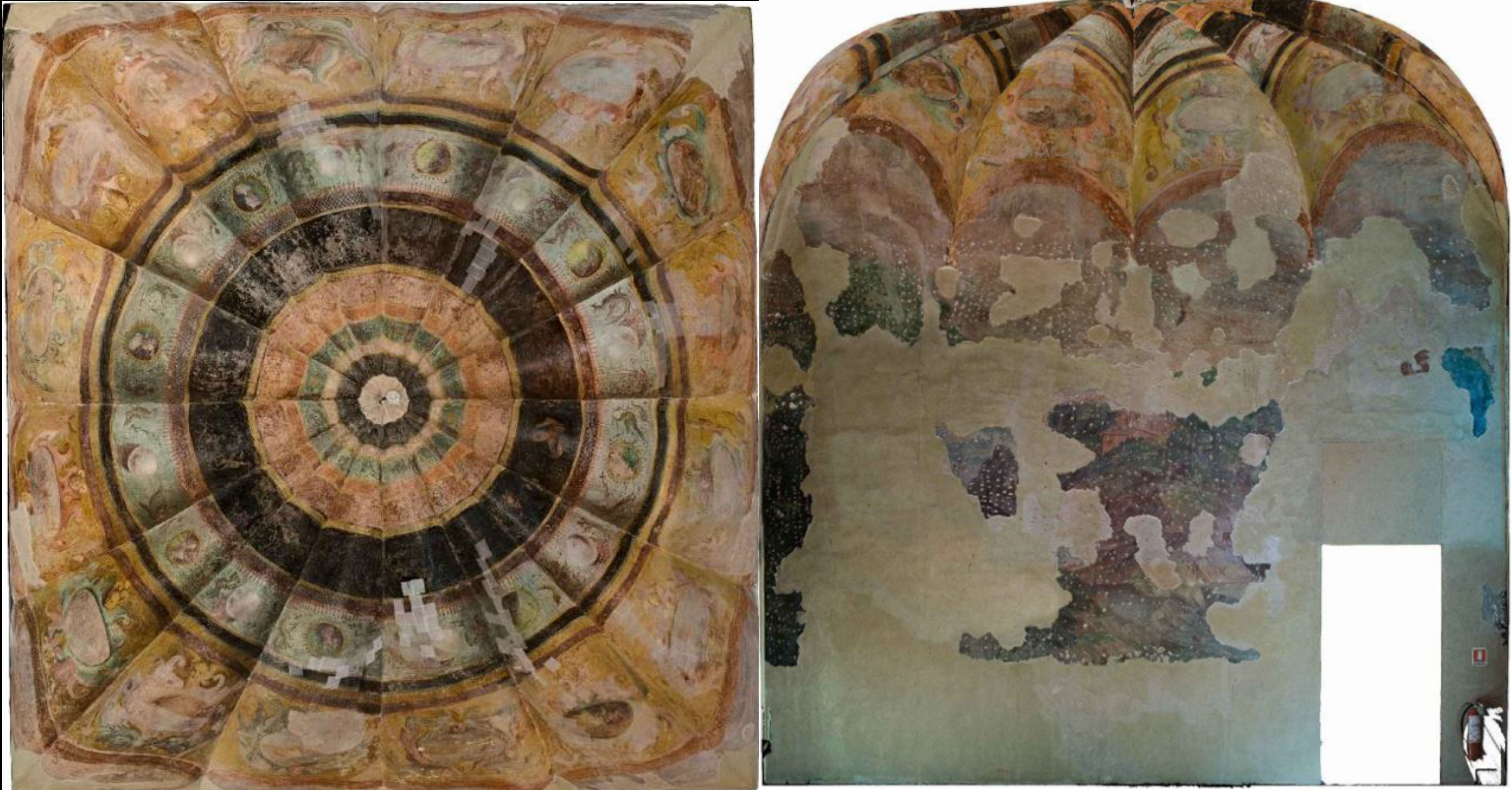

Dopo che tutte le immagini acquisite sono state riproiettate sulle scansioni, sono state eseguite delle ortofoto dei modelli mappati con le texture. Le diverse ortofoto che compongono ogni prospetto interno dei vani sono state unite con software di editing fotografico, in modo da ottenere immagini il più possibile complete e bilanciate. In questo modo è stato possibile aumentare la risoluzione “fotografica” dei dati 3D al fine di generale viste ortografiche su cui vettorializzare il quadro fessurativo dei paramenti murari, degli affreschi e delle volte.

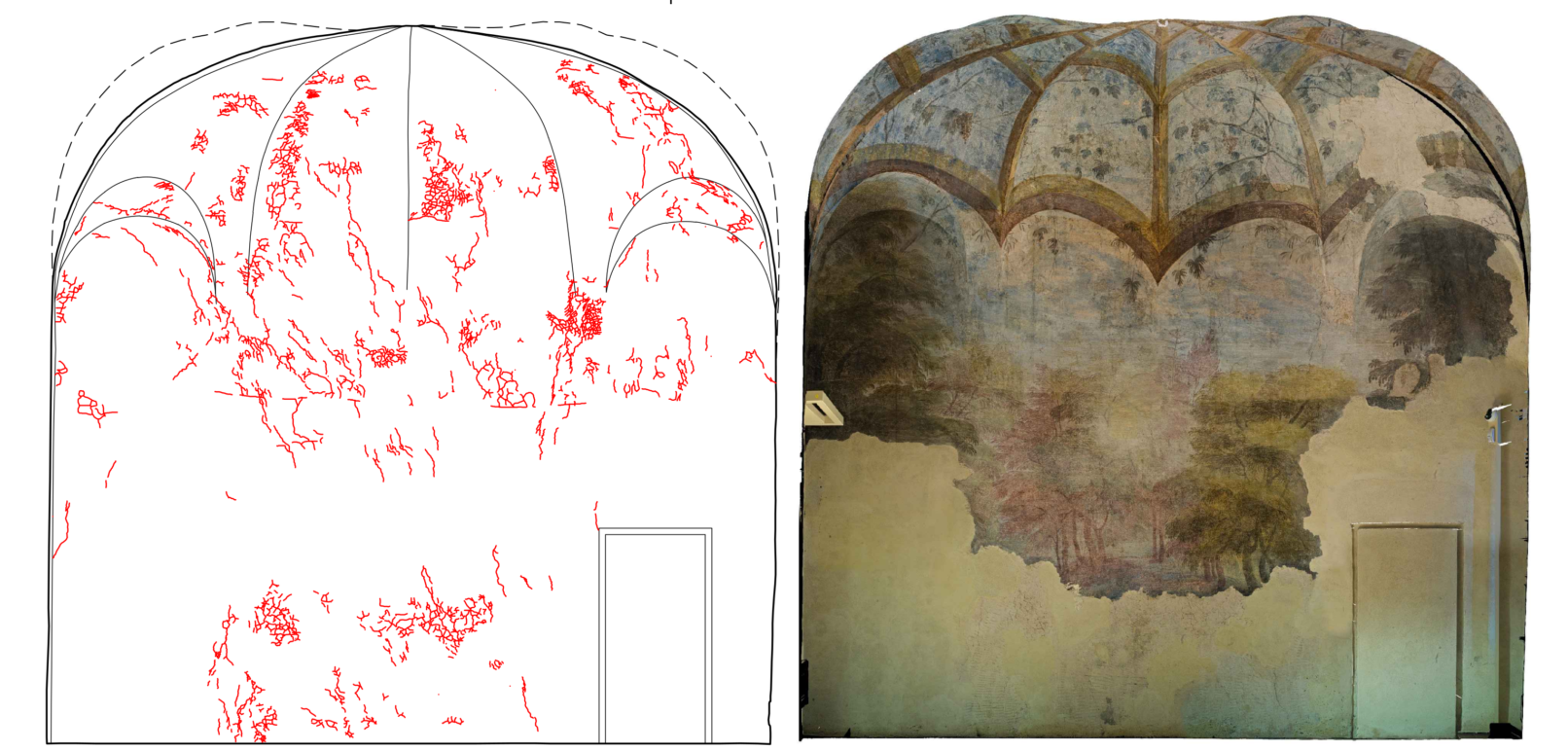

Esempio di mappatura del quadro fessurativo su parete da ortofotopiano

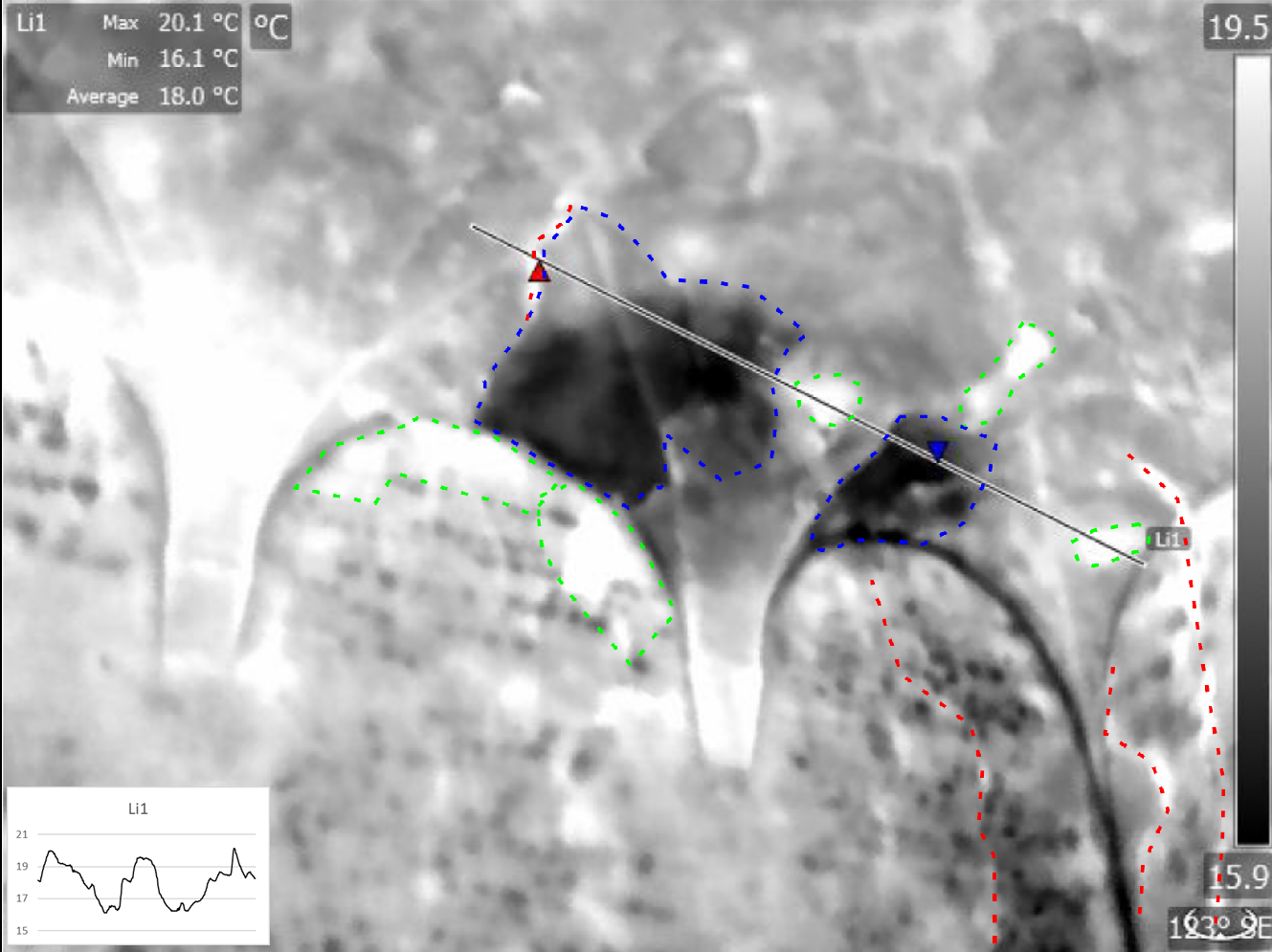

Le riprese termografiche a riscaldamento forzato hanno messo in evidenza importanti fenomeni di fessurazione (tratteggio rosso) distacco (tratteggio verde) ed infiltrazioni di umidità (tratteggio blu) a carico degli intonaci dipinti.

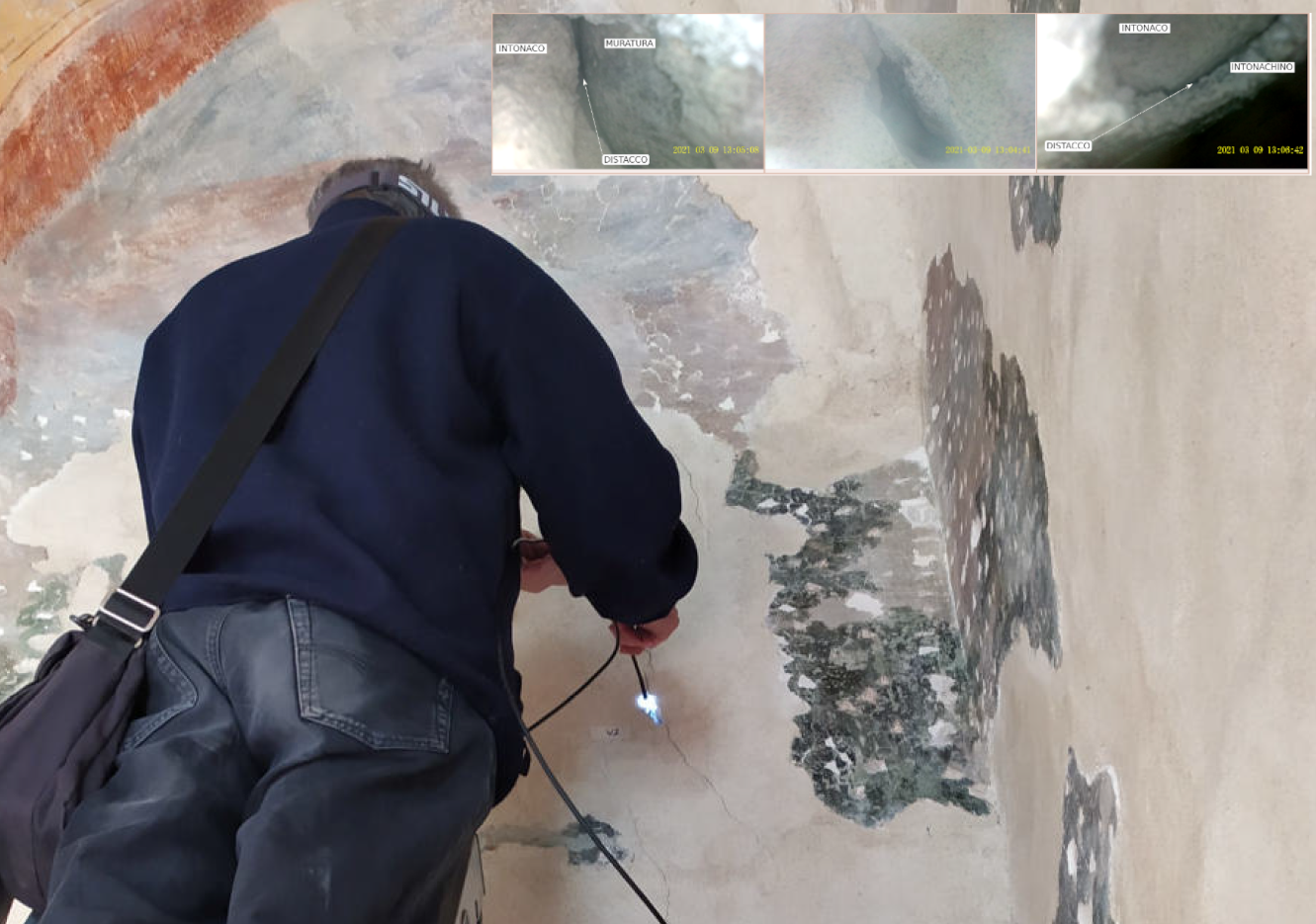

Le riprese videoendoscopiche sono state eseguite su fessure esistenti, ed hanno permesso di fornire valutazioni sulla entità dei fenomeni fessurativi a carico delle strutture murarie

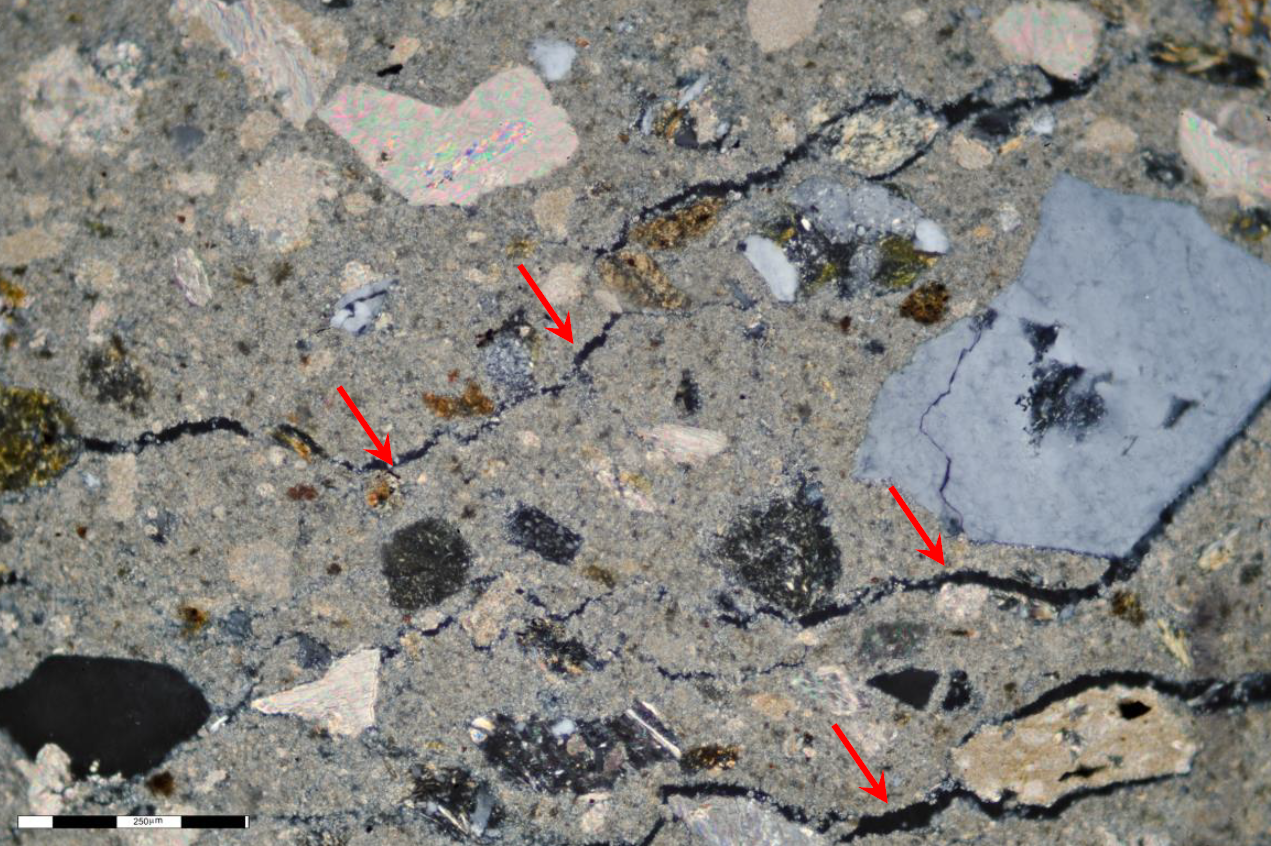

Le indagini mineralogico petrografiche su preparati in sezione sottile hanno permesso di verificare la composizione degli intonaci a supporto delle stesure pittoriche, e di valutare il loro stato di conservazione ea livello microscopico. Nell'immagine si apprezzano evidenti fenomeni di microfessurazione indicati dalle frecce rosse

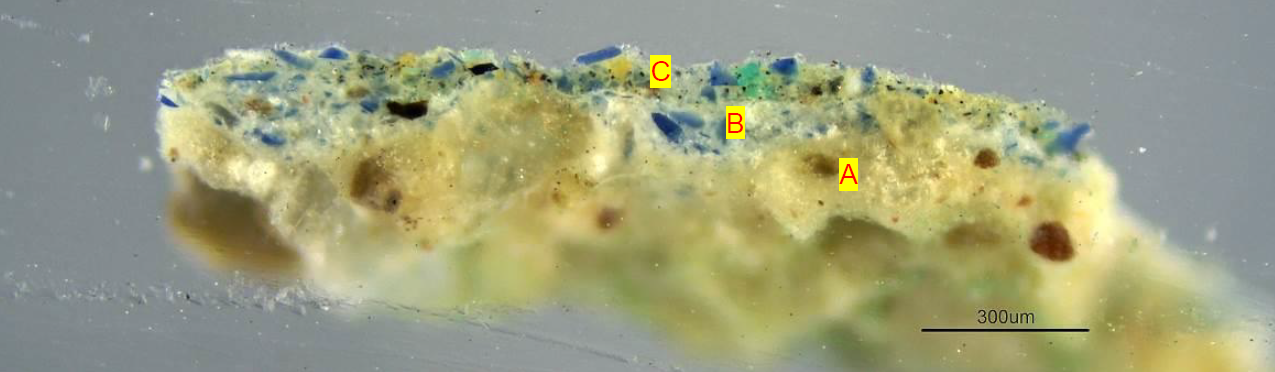

Le analisi in sezione lucida di microcampioni di pellicola pittorica, complete di microanalisi chimiche (FTIR ed EDS) su tutti gli strati, hanno permesso di determinare la composizione di ogni strato, con correlate interpretazioni sulle tecniche pittoriche
